Работа с кабелями большого сечения требует особого подхода. Для безопасного и долговечного соединения толстых медных или алюминиевых жил профессионалы используют болтовые соединители https://energotemp.by/katalog/kabelnye-nakonechniki-i-soediniteli/boltovye-soediniteli/. Это простое решение позволяет создать неразрывный контакт, который выдерживает высокие нагрузки и вибрации.
Что такое болтовой соединитель и зачем он нужен?

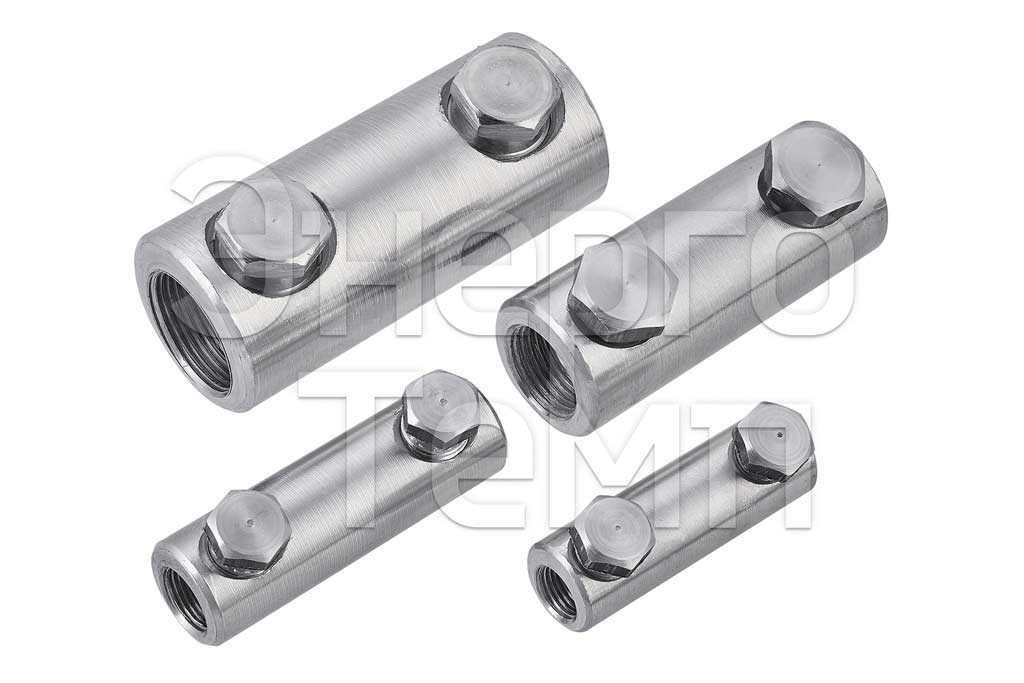

Представьте, что вам нужно срастить два мощных кабеля. Болтовые соединители — это специальные гильзы или корпуса, в которые с двух противоположных сторон вводятся зачищенные концы кабелей.
Внутри они надежно зажимаются болтами. Такое соединение используется при монтаже кабельных муфт и в распределительных щитах, где важна каждая миллиамперная нагрузка.
Главное преимущество такого метода — универсальность. Он подходит для круглых и для секторных жил, для проводов с одной или множеством проволочек внутри. Главное — правильно подобрать размер.
Как расшифровать маркировку и выбрать нужный размер?
Обозначения на соединителях содержат информацию об изделии. Например, маркировка «2СБ-70/120» говорит нам следующее:
- Цифра 2 означает количество болтов в соединителе (по одному на каждый конец кабеля).
- СБ — это тип изделия (соединитель болтовой).
- 70/120 — это самый важный параметр: диапазон сечений жил, которые можно соединять (от 70 до 120 кв. мм, включая промежуточное сечение 95 кв. мм).
Секрет надежности: внутренний рельеф
Почему затянутый болтом кабель не выскальзывает и не греется? Секрет кроется в конструкции внутренней поверхности. У качественных соединителей там есть зубчатый рельеф. При затягивании болта этот рельеф буквально вминается в поверхность жилы. Это решает сразу две задачи:
- Увеличивает площадь контакта. Чем больше площадь соприкосновения металлов, тем меньше сопротивление и нагрев.
- Повышает механическую прочность. Рельеф надежно стопорит провод, не давая ему сместиться даже при сильной вибрации.
Таким образом, обеспечивается не просто электрический контакт, а именно механически-электрический замок.
Пошаговая инструкция по монтажу
Чтобы работа была сделана качественно, нужно соблюдать простой алгоритм:
- Подготовка кабеля. Аккуратно, не повредив жилы, снимите изоляцию на длину, равную глубине посадочного места в соединителе.
- Зачистка. Жилу нужно зачистить, чтобы удалить оксидную пленку (особенно важно для алюминия). Для меди можно использовать мелкую наждачную бумагу.
- Вставка. Вставьте жилу в соединитель с одной стороны, а второй кабель — с противоположной. Убедитесь, что они вошли до упора.
- Затяжка. Поочередно затягивайте болты. Делайте это равномерно, используя динамометрический ключ или контроль усилия, чтобы не сорвать резьбу и не пережать тонкую жилу..
Заключение
Монтаж кабелей большого сечения — ответственная задача, но с правильным инструментом она становится простой и надежной. Правильно подобранные по маркировке болтовые соединители и соблюдение технологии затяжки помогают обеспечить надежную, долговечную работу системы электропитания.
