Регулирующий клапан — один из ключевых элементов трубопроводной системы, если требуется не просто перекрыть поток, а постоянно управлять его параметрами. С помощью такой арматуры можно изменять расход жидкости или газа, поддерживать давление и контролировать температуру в заданном диапазоне.
От правильного выбора клапана зависит стабильность работы оборудования, точность регулирования и ресурс всей системы. Поэтому при проектировании важно учитывать не только диаметр трубопровода, но и характеристики рабочей среды, диапазон нагрузок и способ управления.
Чем регулирующий клапан отличается от запорного
Запорная арматура предназначена главным образом для двух состояний: поток открыт или перекрыт. Регулирующий клапан работает иначе — его рабочий орган может занимать промежуточные положения, изменяя пропускную способность трубопровода.
Именно возможность плавного изменения потока делает такие устройства востребованными в автоматизированных системах. Фактически регулирующие клапаны получают управляющий сигнал от автоматики и корректируют положение затвора в зависимости от текущих параметров процесса. Так поддерживаются заданные значения:
- расхода рабочей среды;
- давления;
- температуры;
- уровня жидкости;
- соотношения компонентов технологического процесса.

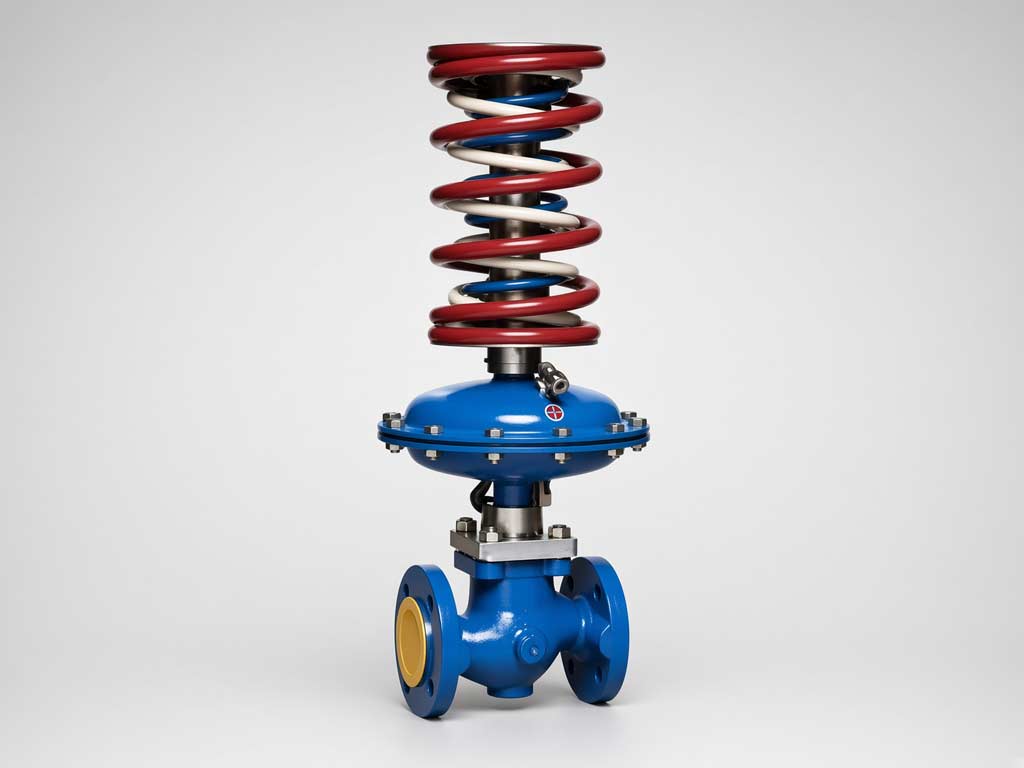

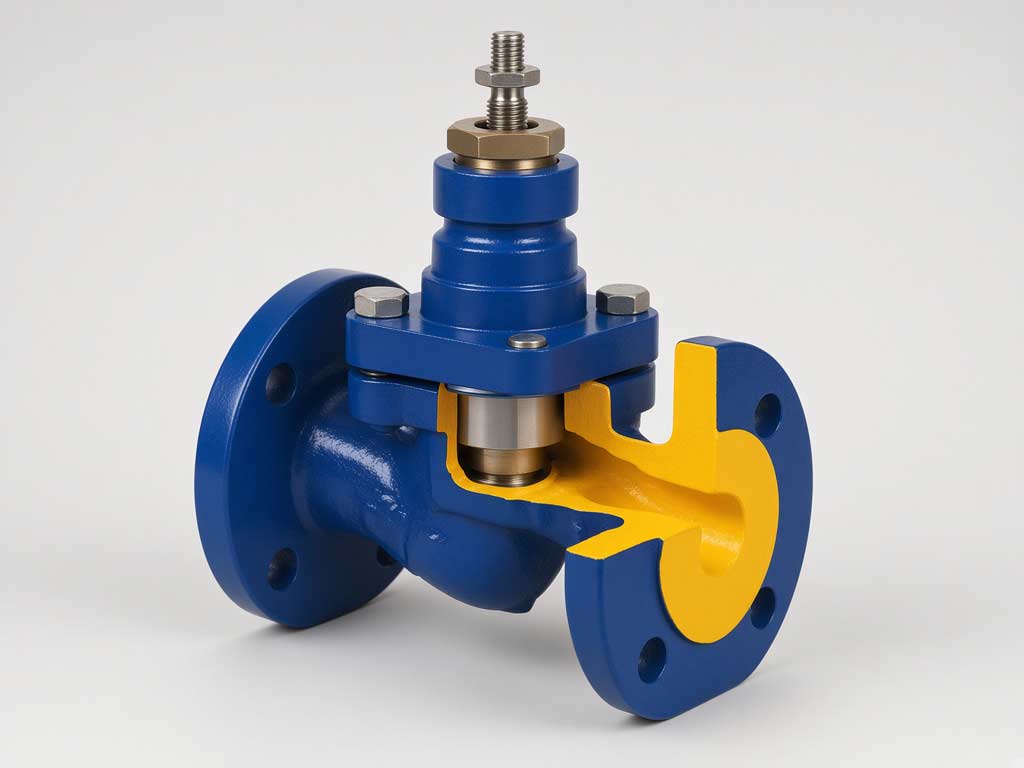

Из чего состоит регулирующий клапан
Конструкция зависит от типа арматуры и условий эксплуатации, однако базовые элементы у большинства моделей схожи. Основными узлами являются корпус, затвор, седло и привод. В некоторых системах дополнительно используется позиционер, который контролирует положение затвора и помогает точнее выполнять управляющие команды.
Корпус изготавливается из материала, подходящего для конкретной рабочей среды. Для воды и пара требования будут отличаться от условий, в которых через трубопровод проходят агрессивные химические составы или нефтепродукты.
Разновидности
Арматура различается по конструкции, характеристикам потока и принципу работы. На практике применяют:
- односедельные и двухседельные клапаны;
- клеточные конструкции;
- трехходовые модели;
- мембранные варианты;
- клапаны с различными типами приводов.
Односедельные модели подходят для широкого спектра задач, а трехходовые используются, когда требуется смешивать или разделять потоки. Конкретная конструкция выбирается после анализа параметров системы.
Роль привода в работе клапана
Сам клапан не способен автоматически менять положение без исполнительного механизма. Для этого применяются электрические, пневматические и другие типы приводов. Пневматические приводы ценят за быстродействие и возможность использования во взрывоопасных производственных зонах при соответствующем исполнении оборудования.
Электрические приводы удобны там, где система автоматизации уже построена на электрических управляющих сигналах. Важна не только мощность привода, но и его совместимость с клапаном, диапазон перемещения и требования системы управления.
Где применяют регулирующую арматуру
Область использования таких устройств очень широка. Они встречаются практически везде, где технологический процесс требует стабильного контроля параметров рабочей среды. Регулирующие клапаны применяются:
- на тепловых и энергетических объектах;
- в системах водоснабжения и отопления;
- на нефтегазовых предприятиях;
- в химической промышленности;
- на пищевых производствах;
- в системах вентиляции и кондиционирования.
Например, в теплообменнике клапан может изменять подачу теплоносителя, поддерживая заданную температуру. На производственной линии аналогичная арматура регулирует подачу жидкости или газа в зависимости от текущей нагрузки.
Как выбрать клапан для конкретной системы
Ошибка при подборе может привести к нестабильному регулированию, повышенному износу или даже аварийной ситуации. Поэтому ориентироваться только на условный диаметр и цену оборудования недостаточно. Перед выбором необходимо определить:
- рабочую среду и ее свойства;
- давление и температуру;
- требуемый диапазон расхода;
- диаметр трубопровода;
- необходимую пропускную способность;
- тип управляющего сигнала;
- материал корпуса и уплотнений.
Особое внимание уделяют кавитации и шуму. При определенных сочетаниях давления и скорости потока внутри клапана могут возникать условия, ускоряющие износ рабочих поверхностей.
Эксплуатация и обслуживание
Даже качественная арматура требует контроля. Регулярная проверка помогает обнаружить износ уплотнений, изменение характеристик привода и другие проблемы до появления серьезных нарушений технологического режима. При техническом обслуживании обычно оценивают герметичность соединений, состояние затвора, работу привода и корректность позиционирования.
Также важно следить за качеством рабочей среды: загрязнения могут повреждать внутренние элементы и нарушать точность регулирования. Для сложных промышленных систем периодически проверяют фактическую характеристику клапана и сравнивают ее с проектными параметрами.
Клапан влияет не только на отдельный участок трубопровода. Если он работает нестабильно, это отражается на всей технологической цепочке. Слишком резкое изменение расхода может вызвать скачки давления, а недостаточная пропускная способность — привести к тому, что оборудование не сможет получить необходимый объем рабочей среды.
Поэтому правильно подобранные регулирующие клапаны помогают поддерживать стабильный режим работы, снижать потери ресурсов и уменьшать нагрузку на технологическое оборудование.
