Турбокомпрессор — это один из тех узлов двигателя, о работе которого задумываются обычно только тогда, когда техника теряет тягу или начинает есть масло сверх нормы. Между тем именно от состояния этого небольшого агрегата зависит, вытянет ли груженый карьерный самосвал крутой подъем на высоте, а фронтальный погрузчик сохранит ли рабочий темп при полной загрузке. Разбираясь, что такое турбокомпрессор для спецтехники и как устроен турбокомпрессор двигателя, владелец парка машин получает основу для взвешенных решений: от выбора модели техники при покупке до диагностики неисправности прямо на объекте, без лишних простоев и затрат на ремонт.
Что такое турбокомпрессор и почему он важен для двигателя спецтехники
Турбокомпрессор представляет собой узел наддува, который использует энергию выхлопных газов для подачи в цилиндры двигателя большего объема сжатого воздуха. Чем больше воздуха попадает в камеру сгорания, тем больше топлива можно сжечь за один такт и тем выше мощность мотора при том же рабочем объеме цилиндров.
Для строительной и карьерной техники это принципиально: увеличение мощности за счет турбонаддува обходится значительно дешевле, чем установка более крупного и тяжелого двигателя, а масса машины при этом не растет.
Задача турбокомпрессора не ограничивается ростом мощности. Он также повышает эффективность сгорания топлива, снижает удельный расход дизеля на единицу выполненной работы и уменьшает количество несгоревших частиц в выхлопе. Для техники, которая работает сменами по 10–12 часов, эта разница в расходе топлива за месяц эксплуатации превращается в заметную статью экономии.
Из каких частей состоит турбокомпрессор
Конструктивно узел устроен проще, чем может показаться на первый взгляд, но каждая деталь работает в экстремальных условиях по температуре и скорости вращения:
- Турбинное колесо принимает поток выхлопных газов и преобразует его энергию во вращение вала.
- Компрессорное колесо, насаженное на общий вал с турбинным, нагнетает воздух во впускной коллектор.
- Вал и подшипники соединяют оба колеса и обеспечивают вращение со скоростью до 150–200 тысяч оборотов в минуту.
- Картридж — центральная часть корпуса с подшипниковым узлом, требующая постоянной подачи моторного масла для смазки и охлаждения.
- Актуатор и клапан управления давлением наддува ограничивают максимальное давление, чтобы избежать перегрузки двигателя.
- Интеркулер — отдельный узел охлаждения сжатого воздуха перед подачей в цилиндры.
Принцип работы турбокомпрессора: путь воздуха от выхлопа до цилиндра
Работа турбокомпрессора строится на простой физической логике, хотя итоговая конструкция требует высокой точности изготовления деталей. Отработавшие газы из выпускного коллектора попадают на лопатки турбинного колеса и раскручивают его.
Через общий вал вращение передается компрессорному колесу, расположенному на противоположной стороне корпуса. Компрессор забирает атмосферный воздух, сжимает его и направляет во впускной тракт двигателя под повышенным давлением.
Чем выше обороты двигателя и интенсивнее поток выхлопных газов, тем быстрее вращается вал турбины и тем сильнее наддув. Именно поэтому современные турбокомпрессоры оснащают системой ограничения давления: без нее рост оборотов приводил бы к неконтролируемому увеличению нагрузки на поршневую группу и риску повреждения цилиндров.
Зачем нужен интеркулер и как контролируется давление наддува
При сжатии воздух неизбежно нагревается, а горячий воздух менее плотный, значит, кислорода в единице объема меньше, и потенциальная мощность двигателя снижается. Интеркулер решает эту проблему: пропуская сжатый поток через радиатор, он охлаждает воздух перед подачей в цилиндры, повышая его плотность и, соответственно, эффективность каждого такта сгорания.
Ограничение давления наддува реализуется через перепускной клапан, на моделях с фиксированной геометрией или через изменение положения лопаток на турбокомпрессорах с изменяемой геометрией.
Управляющий актуатор получает команду от электронного блока управления двигателем и открывает канал сброса избыточного давления в обход турбинного колеса, когда фактическое значение наддува превышает допустимое для конкретного режима работы.
Какой турбокомпрессор лучше выбрать для спецтехники: сравнение конструкций
Ответ на вопрос, какой турбокомпрессор лучше подойдет для конкретной машины, зависит от режима нагрузки, диапазона оборотов двигателя и условий эксплуатации. На рынке представлено несколько принципиально разных конструктивных решений, и подмена одного другим редко проходит без потери в ресурсе или динамике.
Турбокомпрессор с фиксированной геометрией — самая распространенная и ремонтопригодная конструкция. Проста в обслуживании, стоит дешевле аналогов с изменяемой геометрией, но требует перепускного клапана для ограничения давления и уступает в отклике на низких оборотах. Хороший вариант для тяжелой техники с относительно стабильным режимом работы двигателя.
Турбокомпрессор с изменяемой геометрией (VGT): лопатки турбинного колеса меняют угол в зависимости от оборотов, обеспечивая уверенную тягу как на низких, так и на высоких режимах. Конструкция сложнее и требовательнее к качеству топлива и масла, но дает заметный выигрыш в отклике двигателя и топливной экономичности на технике с переменной нагрузкой.
Двухступенчатый турбокомпрессор (последовательная схема) сочетает малый турбокомпрессор для быстрого отклика на низких оборотах и крупный для эффективной работы на высокой мощности. Применяется на мощных дизельных двигателях карьерной техники, где важен широкий рабочий диапазон без провалов тяги.
На практике для карьерных самосвалов и тяжелых бульдозеров чаще оправдана схема с фиксированной геометрией или двухступенчатая конструкция: обе устойчивы к температурным нагрузкам и продолжительной работе на высоких оборотах.

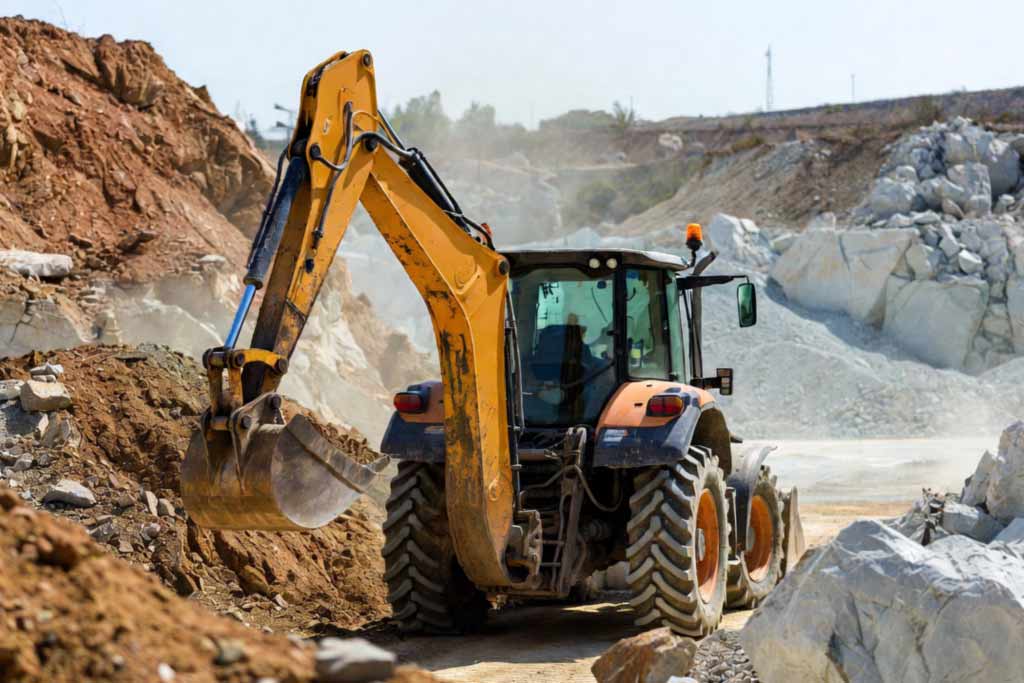

Для универсальной строительной техники с переменным характером нагрузки, например экскаваторов-погрузчиков, вариант с изменяемой геометрией зачастую дает более ровную и предсказуемую динамику.
Почему турбокомпрессор особенно нагружен в карьерной и строительной технике
Условия эксплуатации спецтехники заметно отличаются от городского или магистрального транспорта, и это напрямую сказывается на ресурсе узла наддува. Несколько факторов делают турбокомпрессор карьерных и строительных машин одним из наиболее нагруженных элементов силовой установки:
- Работа на высоте относительно уровня моря снижает плотность атмосферного воздуха, из-за чего турбокомпрессору приходится компенсировать нехватку кислорода более интенсивным наддувом.
- Постоянная пыль и абразивные частицы на карьерах ускоряют износ воздушного фильтра, а при его несвоевременной замене и компрессорного колеса.
- Длительная работа под полной нагрузкой без пауз повышает температуру в подшипниковом узле и увеличивает риск закоксовывания масла.
- Резкие перепады температуры при работе в холодное время года создают дополнительную нагрузку на материалы корпуса турбины.
При этом мощность и надежность двигателя составляют лишь часть общей картины исправности машины. На тех же карьерных самосвалах и фронтальных погрузчиках не меньшую нагрузку несет гидравлическая система, от которой зависит работа ковша, стрелы и рулевого управления: гидравлику купить для такой техники стоит у того же поставщика, что и узлы наддува: это упрощает подбор совместимых деталей и сокращает число контактов при снабжении парка.
Признаки неисправности турбокомпрессора
Большинство поломок турбокомпрессора развиваются постепенно, и ранняя диагностика позволяет избежать дорогостоящего ремонта двигателя целиком. На неисправность узла указывают следующие признаки:
- Заметное снижение мощности и вялый разгон при полной подаче топлива.
- Синий или черный дым из выхлопной трубы как первый признак попадания масла в камеру сгорания или переобогащенной топливной смеси.
- Повышенный расход моторного масла между плановыми заменами.
- Свист или вой на высоких оборотах, отличающийся от привычного звука работы турбины.
- Увеличение расхода топлива при неизменном характере работы.
- Ошибки по давлению наддува в бортовой диагностике двигателя.
По наблюдениям участников профильного форума дизельных механиков, обслуживающих карьерную и строительную технику, чаще всего к преждевременному выходу турбокомпрессора из строя приводит не сам узел, а нарушение условий его питания: масляное голодание при холодном пуске под нагрузкой или загрязненный воздушный фильтр, который специалисты сервисных центров обнаруживают почти в каждом втором случае обращения по турбине.
Как продлить срок службы турбокомпрессора: практические рекомендации
Ресурс турбокомпрессора в значительной степени определяется не конструкцией, а культурой эксплуатации. Несколько правил снижают риск преждевременного ремонта:
- Дайте двигателю поработать на холостых оборотах 1–2 минуты перед остановкой после интенсивной нагрузки: это позволяет валу турбины снизить обороты и предотвращает закоксовывание масла в подшипниках.
- Не нагружайте холодный двигатель полной мощностью сразу после запуска: маслу требуется время, чтобы достичь рабочей температуры и вязкости.
- Меняйте моторное масло и масляный фильтр строго по регламенту производителя, так как именно масло отвечает за смазку и охлаждение вала турбокомпрессора.
- Следите за состоянием воздушного фильтра, особенно при работе в условиях повышенной запыленности на карьере или стройплощадке.
«Большая часть турбокомпрессоров, поступающих к нам на диагностику, технически исправна изнутри, а проблема в загрязненном масляном канале или изношенном подшипнике из-за несвоевременной замены масла. Владельцы техники нередко экономят на регламентном обслуживании, а потом оплачивают полную замену узла, которая обходится в разы дороже профилактики», из интервью с главным инженером сервисного центра по ремонту турбокомпрессоров, отраслевое издание «Автокомпонент», 2023.
Отдельный вопрос: выбор детали на замену, когда ресурс узла все же исчерпан. Оригинал и качественный аналог заметно различаются по цене, но не всегда по надежности: решающее значение имеет история происхождения детали и наличие гарантии.
Обращение к поставщику, который предлагает запчасти для карьерной техники с понятной сертификацией и проверенным происхождением, снижает риск повторного выхода турбокомпрессора из строя в течение первого же сезона работы.
Как турбокомпрессор влияет на экономику эксплуатации техники
По данным отраслевого исследования рынка запасных частей для строительной и карьерной техники, узлы турбонаддува входят в число деталей с наибольшей долей повторных обращений в сервис, и в большинстве случаев причина кроется не в заводском браке, а в ошибках эксплуатации или в замене оригинальной детали дешевым аналогом сомнительного происхождения. Это наблюдение стоит держать в уме на этапе планирования технического обслуживания парка, а не после первой поломки.
Сравнение конструкций показывает: для машин с постоянной высокой нагрузкой, таких как карьерные самосвалы и тяжелые бульдозеры, предпочтительны турбокомпрессоры с фиксированной геометрией или двухступенчатая схема как более устойчивые к длительной работе на пределе оборотов.
Для техники с переменным циклом нагрузки, где важна отзывчивость на низких оборотах, оправдан вариант с изменяемой геометрией, несмотря на более высокую сложность конструкции. Мы рекомендуем при подборе турбокомпрессора отталкиваться не от цены детали, а от фактического профиля нагрузки конкретной машины: разница в стоимости между вариантами окупается уже в первый сезон за счет меньшего расхода топлива или более редких обращений в ремонт.
Турбокомпрессор остается одним из немногих узлов двигателя, где грамотная эксплуатация напрямую конвертируется в экономию: несколько минут на холостом ходу перед остановкой и своевременная замена масла обходятся кратно дешевле, чем восстановление вала и подшипников после масляного голодания. Именно на этом стыке технической грамотности и дисциплины обслуживания складывается реальный ресурс узла, а вместе с ним и предсказуемость работы всего парка техники.
